こんにちは！戸零寺彩です！

グッズの原稿を入稿するときにIllustrator形式指定のところも多いですよね…

というわけで今回はIllustratorでのデータの作り方について紹介します。




すべてIllustratorで準備できる方はいいのですが…

カットラインや、黒ベタ(白版、白押さえ)等のデータをIllustratorで最初から作るのは少し難易度が高いですよね…

ということで、あらかじめphotoshop等の画像編集ソフトで

カットラインなどのデータを用意します。

(画像はilluststudioを使用しています)

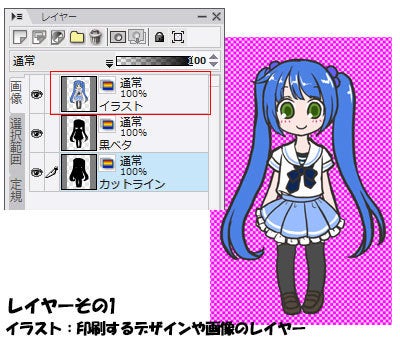

まずは印刷するデザインやイラストのデータ。
CMYKで350dp以上で作成してください。

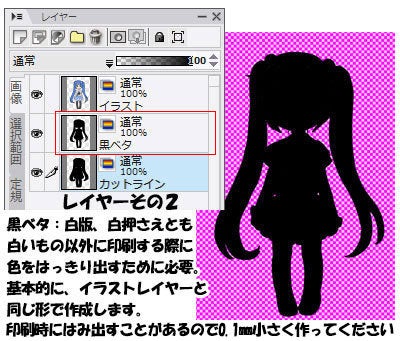

黒ベタ。白版や、白押さえともいいます。

カラーインクの下に、この形状で白インクを引くことで発色をよくし、地の色が透けるのを防ぎます。

黒ベタはk100で作成してください。

白地のものに印刷する場合には必要ないですが、透明アクリルや、色のついたものに印刷する場合必要になります。白地のものに印刷する場合には必要ないですが透明なアクリルや、色のついたものに印刷する場合必要になります。

基本的にはイラストデータのシルエットと同一の形にしますが、ピッタリ同じサイズで黒ベタを作るとイラストデータの後ろから白インクがはみ出して見えてしまうので0.1mmほど小さめに作成してください。

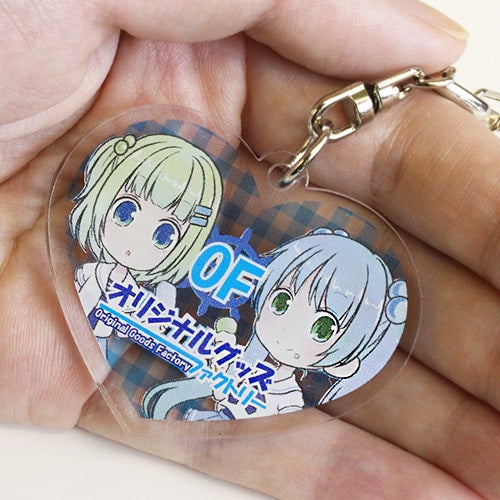

透明アクリルに印刷する場合、わざと一部の黒ベタを用意せず、その部分を透過させることも可能です。

こんなかんじに▼


これは、背景の格子模様だけ黒ベタを用意してません。

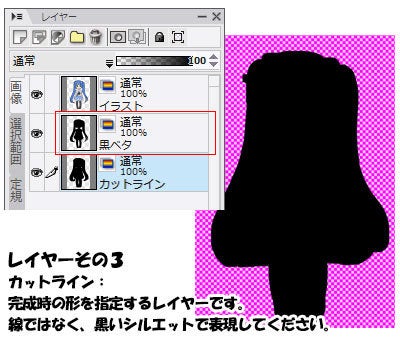

カットラインを指定するためのレイヤーです。

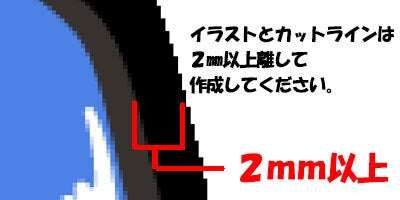

イラストとカットラインは2mm以上の幅を設けて作成してください。

黒ベタと同様k100で作成してください。

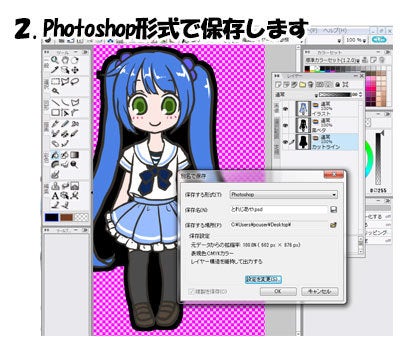

photoshop形式で保存します。

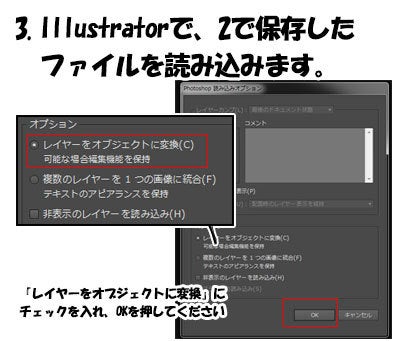

『レイヤーをオブジェクトに変換』にチェックが入ってることを確認して『OK』を押して読み込みします。

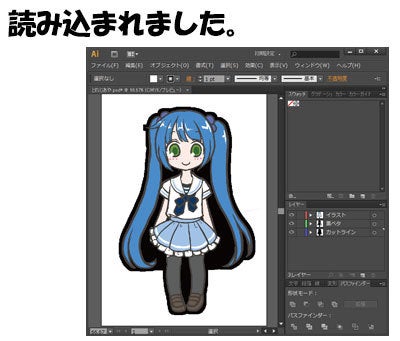

Illustratorで、先ほど保存したphotoshopファイルを開きます。

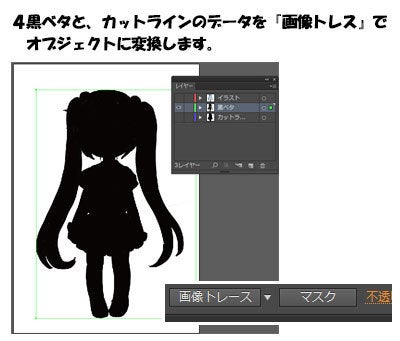

黒ベタとカットラインのデータを『画像トレース』で黒い部分を編集可能なオブジェクトに変換します。

『画像トレース』は該当のレイヤーを選択した状態で、上のほうに現れる『画像トレース』のボタンをクリック⇒続いて『拡張』をクリックで行えます。

詳しくはこちら⇒【Illustrator講座】Illustratorで覚えていると便利な機能 その3

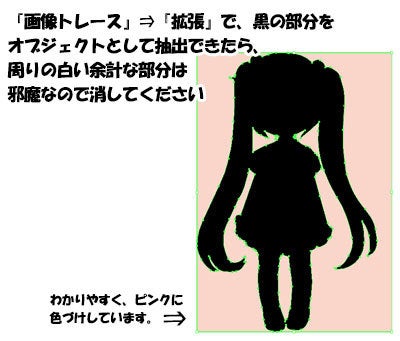

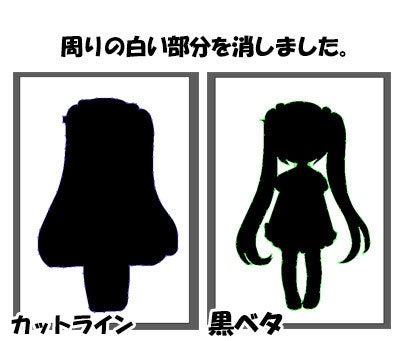

黒い部分を抽出できたら、周りにできた黒い部分は邪魔なので削除してください。

『画像トレース』したままでは、グループ化されていて編集しづらいので『右クリック⇒クループ解除』でグループ化を解除すると編集しやすいです。

しかし、白い部分を消した状態で2つ以上のパーツからできてる場合は編集後、グループ化しなおしましょう。(グループ化したいパーツをすべて選択状態⇒右クリック⇒グループ)


今回はあらかじめカットラインデータを用意しましたが、黒ベタのデータを『パスのオフセット』で大きくして作成することも可能です。

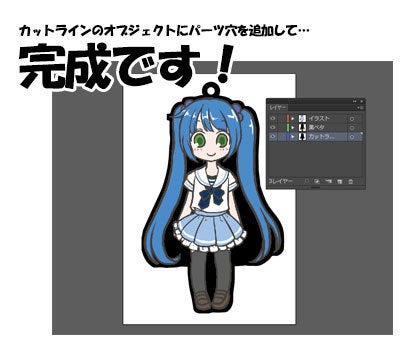

カットラインのオブジェクトに、パスファインダーでパーツ穴を設置して完成です。


この時レイヤーが図のように

[イラスト]

[黒ベタ]

[カットライン]

に分かれていることを確認してください。

【その他】

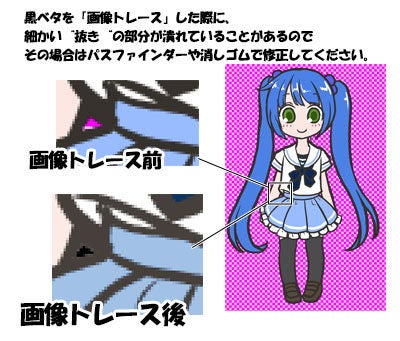

黒ベタを画像トレースした際に、細かい部分がつぶれてしまうことがあるので、その場合は消しゴムやパスファインダーなどで修正してください。

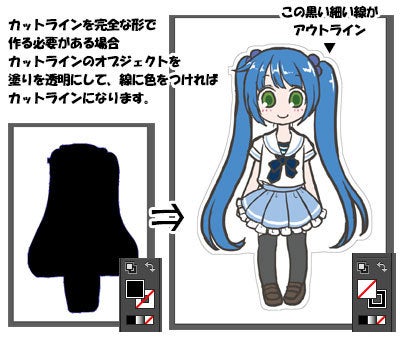

カットラインを完全な形で作成する必要がある場合は、カットラインのオブジェクトの塗りを透明にして、線に色をつければカットラインになります。
(細かいデータの作成方法については、各印刷所さんの指示に従ってください。)


パスが多くなりすぎて削る必要がある場合は余計なパスを『アンカーポイントの削除ツール』で削除していくか

『単純化』(オブジェクト⇒パス⇒単純化)で、プレビューにチェックを入れると様子を見ながら減らせます。
